ADP5070使用 5V入力±9V出力の正負デュアル出力電源

ADP5070使用 5V入力±9V出力の正負デュアル出力電源

¥3,000
¥3,000
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

20個の在庫

5V電源からアナログ用正負電源が出力できます

用途

ADI社ADP5070の評価及び量産回路基板への正負電源搭載

商品説明

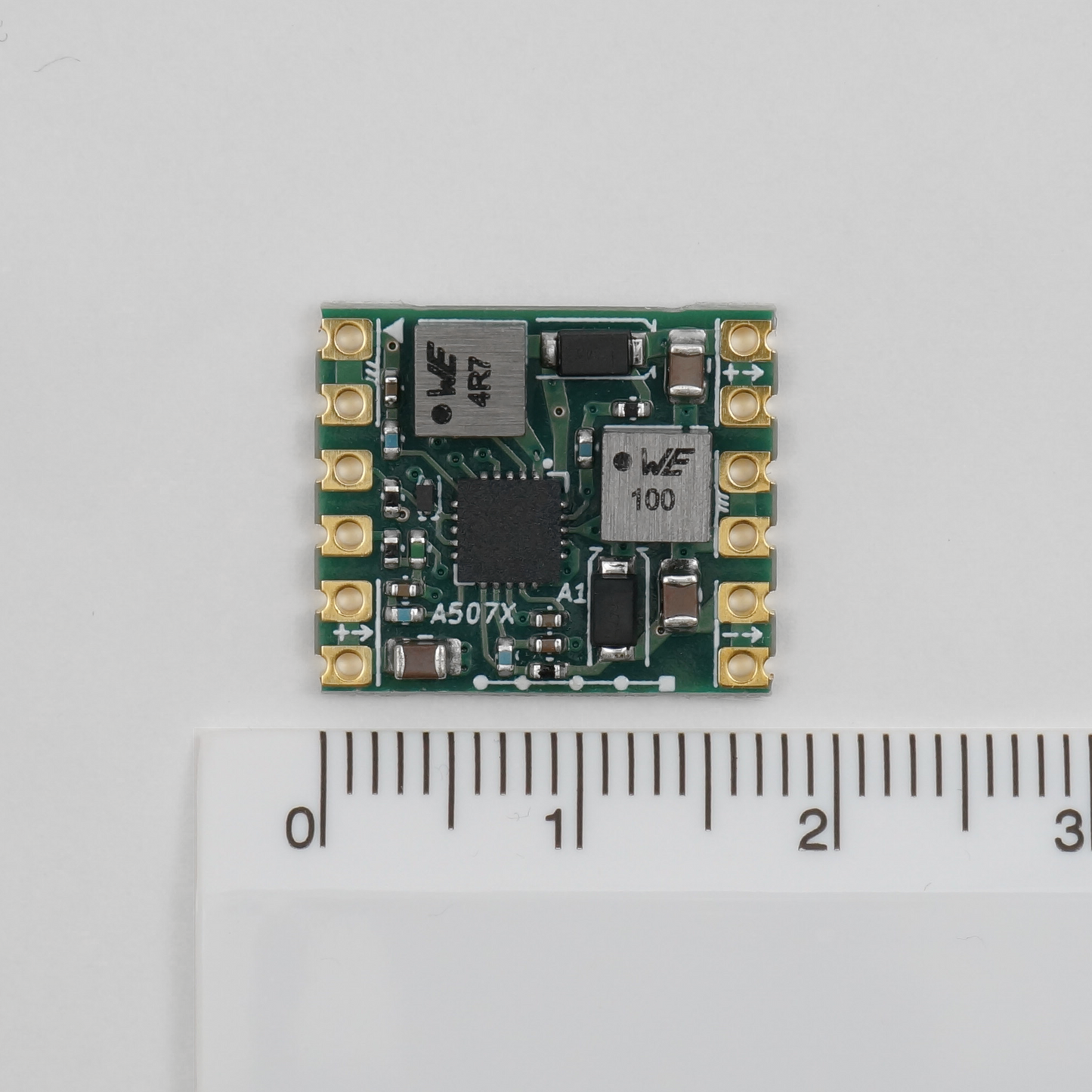

●標準で±9V出力のDC-DC電源基板です。

●ADI社のADP7050使用しています。

●基板形状は、18mm x 15mm となっており、背面には部品は搭載されていませんので、そのままSMD部品として使用できる他、2.54mmピッチのDIP部品としても使用可能です。（2.54mmピッチコネクタは別販売になります。）



使用IC

ADI社　ADP7050

使用IC概要

2 A/1.2 A DC-to-DC Switching Regulator with Independent Positive and Negative Outputs

形状

18mm x 15mm SMD/DIP　（TriArts　1815Aタイプ）4層基板　銅厚35um

代替品候補

DC-A5070-09A ADI社ADP5071を使用した正負デュアル出力電源

取扱い説明書
回路図
外形図
詳細を表示する

  • メリット

    ■LDOと組み合わせてアナログ回路用の正負電源に最適です。
    ■基本機能が似ており代替が可能な機種を準備していますので、IC入手難の場合でも別機種で対応が可能です。（まったく同じではありません。）
    ■機能を絞った小型基板ですので、量産基板への搭載が可能です。

  • 注意事項

    お客様の用途に適合しているかどうか十分評価の上ご使用ください。

よくある質問

Q&A

スイッチング周波数どのくらいですか？

約1.2MHzでスイッチングしています。

なぜ中途半端な±9V出力なんでしょうか？

最近の高性能なOPAMP回路では、±8V以下で使用する機会が多いと思われます。この場合、電源に±7VのLDOを入れて使用する場合には、±12V等の電源ICではパワーと熱が無駄になりますので、±9Vを用意しています。
