LT8640S 42V入力 5V 3A出力 降圧DC-DCコンバータ

LT8640S 42V入力 5V 3A出力 降圧DC-DCコンバータ

¥3,500
¥3,500
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

18個の在庫

高EMI性能で高電圧入力・大電流出力

用途

ADI社LT8640Sの評価及び量産回路基板へのDC-DC機能搭載

商品説明

●標準で５V出力の降圧DC-DC基板です。

●ADI社独自のサイレントスイッチャー機能で、EMI性能が高くなっています。

●複数基板の同期動作も可能です。

●入力最大電圧は42Vと高くなっています。

●IC自体は6Aまで出力可能です。この基板は4層で銅厚が70umを使用していますが、スルーホールの制約から、最大電流は3Aに制限されています。

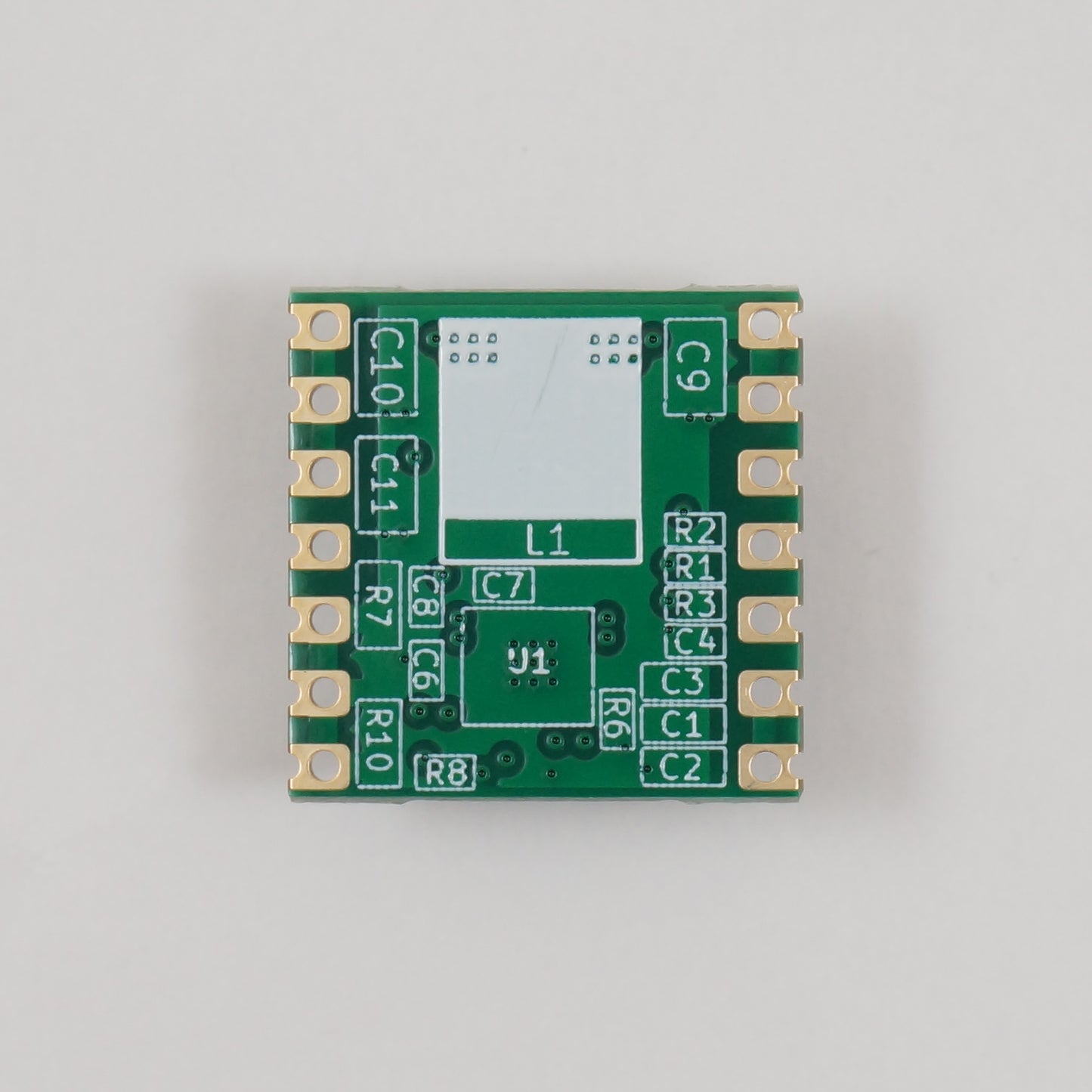

●基板形状は、18mm x 18mm 背面には部品は搭載されていませんので、そのままSMD部品として使用できる他、2.54mmピッチのDIP部品としても使用可能です。（2.54mmピッチコネクタは別販売になります。）



使用IC

LT8640S

使用IC概要

42V, 6A Synchronous Step-Down Silent Switcher 2 with 2.5μA Quiescent Current

形状

18mm x 18mm SMD/DIPタイプ　（TriArts　1818Aタイプ）

代替品候補

DC-M2491-05A　MPS社　MP2491ACを使用したTriArts 1818A形状の非絶縁降圧DC-DCコンバータ

取扱い説明書
詳細を表示する

  • メリット

    ■基本機能が似ており代替が可能な機種を準備していますので、IC入手難の場合でも別機種で対応が可能です。（まったく同じではありません。）
    ■機能を絞った小型基板ですので、量産基板への搭載が可能です。

  • 注意事項

    ■LT8640S自体は、最大６Aまで出力可能ですが、基板のコネクタ部の制限から最大3.6A出力になっています。
    ■出力電流による基板温度上昇が大きい場合には、空冷等の冷却が必要になる場合があります。
    ■お客様の用途に適合しているかどうか十分評価の上ご使用ください。

よくある質問

Q&A

IC自体は6Aなのに、なぜこの基板の最大電流は3Aなんですか？

非常に小さな4層基板に搭載しているため、出力スルーホールが少なくなっています。この基板でΦ1㎜のスルーホール1個で1Aとして計算しています。またハーフスルーホール部の電流容量は少な目に見積もっています。

複数の基板で同期動作ができますか？

同期動作の設定は可能です。
