TriArts

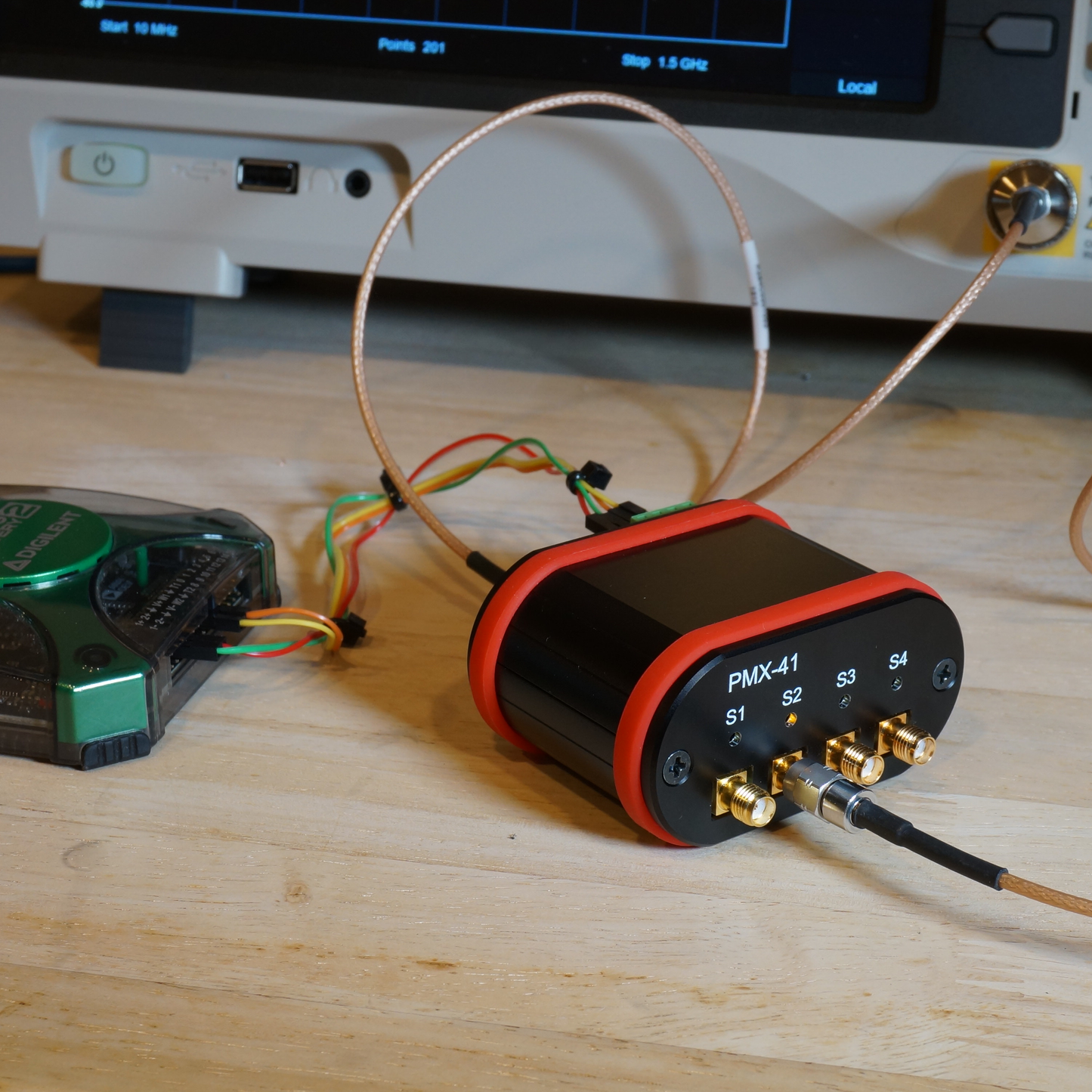

4 to 1　高周波切替器ユニット

4 to 1　高周波切替器ユニット

¥36,000
¥36,000
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

低在庫：残り5個

50Ω高周波4 to 1切替器

用途

高周波からDC信号まで、各種試験のアナログ信号切替に便利です

商品説明

●HF-3高周波リレーを3個用いた4 to 1の直流から使用できる高周波信号切替器ユニットです。

●2bitのデジタル信号で制御できます。この入力選択信号は、内部で5Vでプルアップされています。約5V以上の信号ではプルアップ機能はOFFとなり、24Vまでの入力が可能です。

●2bitの制御用信号レベルは3V~24Vと非常に広範囲です。

●電源電圧は3.3V~24V入力となって広範囲になっています。

●LED表示によって現在の切替状態が簡単に判別できます。



使用RF

HF-3 1462051-2　ｘ３

使用リレー概要

High Frequency / RF Relays HI FREQ SPDT 50 OHM

形状

72mm（W) x 52mm（D) x 38.2mm（H) コネクタ部突起部を除く

代替品候補

取扱い説明書
詳細を表示する

  • メリット

    ■使用する周波数帯域をDCからに数百MHzとしています。
    ■高周波信号だけでなく、基板の50Ω信号パターン幅が大きいので約1Aの直流も通過できますので応用範囲が広くなっています。
    ■PLC等からの24V系の信号だけでなく、CPUのGPIOの3V系信号にも接続可能で使いやすくなっています。

  • 注意事項

    お客様の用途に適合しているかどうか十分評価の上ご使用ください。

よくある質問

Q&A

電源電圧と制御信号入力は同じ電圧でないと動きませんか？

電源電圧と制御信号入力レベルは別電圧レベルでも問題ありません。また、制御信号レベルが異なっても問題ありません。

制御入力を測定すると5Vになっていますが？

制御信号入力の、プルアップ抵抗はダイオードがシリーズ接続されており、5.7V以上の入力信号でOFFとなります。制御用信号が3V信号の場合には５Vのプルアップ抵抗が接続されます。特に、プルアップ抵抗を外部に付加する必要はありません。

リレー信号ライン（SMAコネクタ）のGNDと制御信号の接地レベルは接続されていますか？

SMA信号ラインのGNDと制御信号の接地レベルは、標準では分離されています。内部基板上でジャンパーすることで同電位にすることは可能です。
